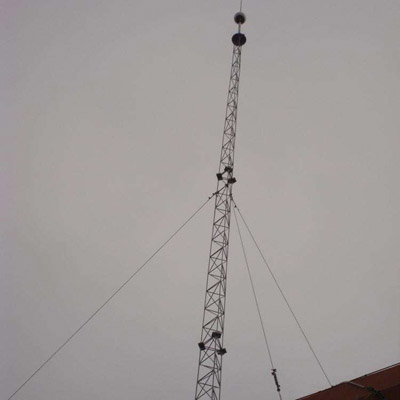

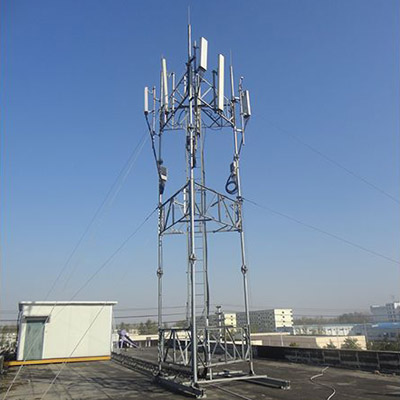

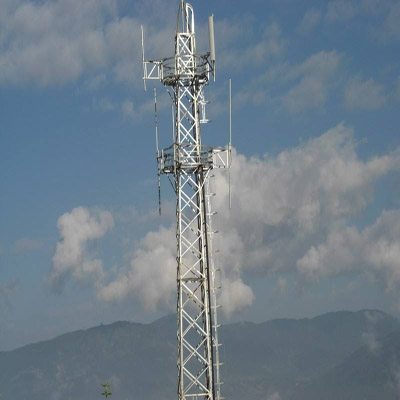

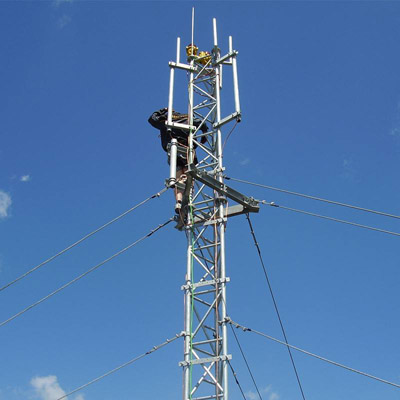

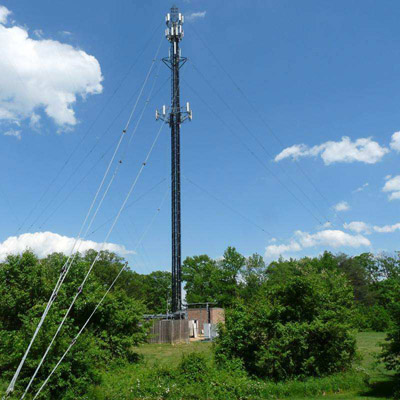

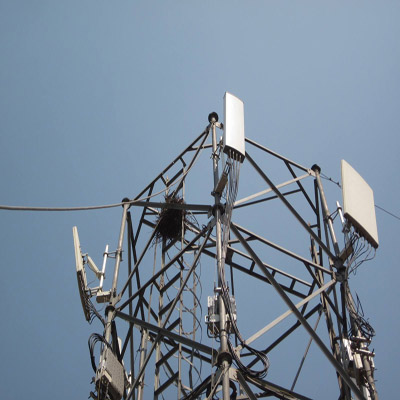

拉線塔系列
|
|
|
|
|
|
拉線塔是架空輸電線路來支持導線和避雷線的支持結構。使導線對地面、地物滿足限距要求。并能承受導線、避雷線及本身的荷載及外荷載。
電力塔架按其形狀一般分為：
酒杯型、貓頭型、上字型、干字型和桶型五種，按用途分有：耐張塔、直線塔、轉角塔、換位塔（更換導線相位位置塔）、終端塔和跨越塔等，它們的結構特點是各種塔型均屬空間桁架結構，桿件主要由單根等邊角鋼或組合角鋼組成，材料一般使用Q235（A3F）和Q345（16Mn）兩種，桿件間連接采用粗制螺栓，靠螺栓受剪力連接，整個塔由角鋼、連接鋼板和螺栓組成，個別部件如塔腳等由幾塊鋼板焊接成一個組合件，因此熱鍍鋅防腐、運輸和施工架設極為方便。對于呼高在60m以下的塔架，在塔架的其中一根主材上設置腳釘，以方便施工作業人員登塔作業。
結構
拉線塔是由塔頭、立柱和拉線組成。塔頭和立柱一般是由角鐵組成的空間衍架構成，有較好的整體穩定性，能承受較大的軸向壓力，其拉線一般采用高強度鋼絞線，能承受很大拉力，因而使拉線塔能充分利用材料的強度特性，減少材料的耗用量。但拉線占地面積大，不利于農田機耕，所以也較少使用。
就外形而言，拉線塔可分為導線呈三角形排列的“上”字型、貓頭型以及導線呈水平排列的門型、拉線V型等，還有縱向能自立的內拉線門型塔等。
